設計:

1.前期準備：確認空調冷熱負荷、生活熱水負荷等；收集項目所在地地質資料，獲得土壤的換熱量資料

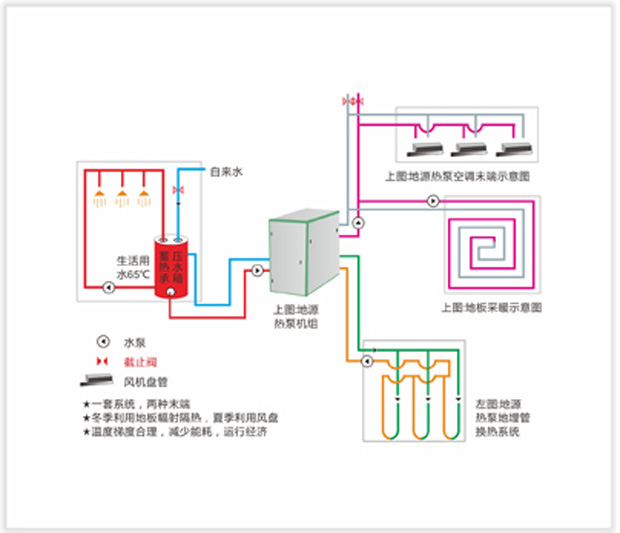

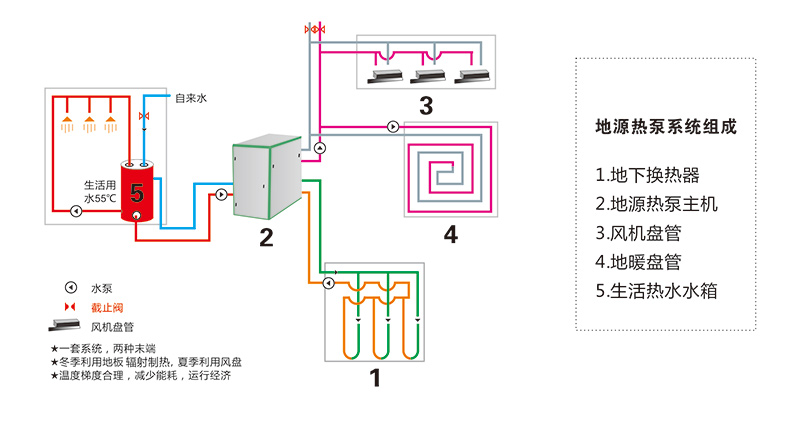

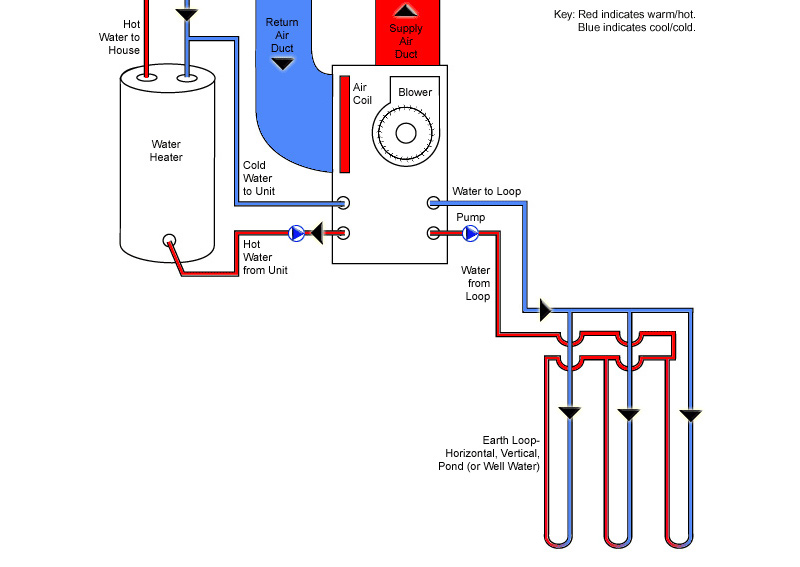

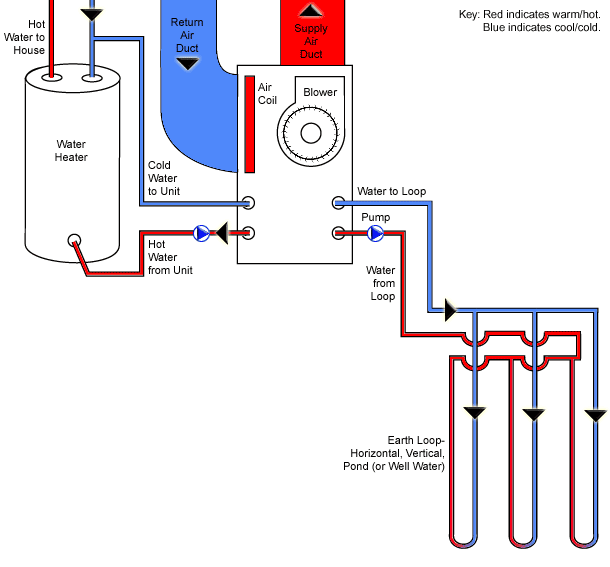

2.確認運行模式：想好怎么供熱、怎么供冷、怎么供生活熱水

3.選擇設備：根據冷熱負荷及你的運行模式，確定由熱泵提供的負荷，從而選擇熱泵主機，然后選擇水泵

4.室外工程設計：按規范要求，室外工程設計需要做全年8760小時的逐時負荷變化模擬，一般工程中很難做到，按大家常用的設計方法，根據負荷計算出想土壤的取熱量、排熱量，在根據收集到的土壤換熱資料計算出所需要的埋管長度，根據地質條件確定打孔深度，計算出換熱孔數量。

施工:

1.施工前準備
A、系統施工前應具備區域的工程勘察資料、設計文件和施工圖紙，并有經審批的施工組織設計。
B、對埋管場地應進行地面清理，鏟除雜草、雜物，平整場地。
C、進入現場的地埋管及管件應逐件檢查，破損和不合格產品嚴禁使用，宜采用制造不久的管材、管件；地埋管運抵現場后應用空氣試壓進行檢漏試驗。存放中，不得在陽光下曝曬。搬運和運輸中，應小心輕放，不得劃傷管件，不得拋摔和沿地拖曳。

2.地埋管的連接要求

A、應采用熱熔或電熔連接;

B、豎直地埋管換熱器的U形彎管接頭，應選完整的U形彎頭成品件，不應采用直管煨制彎頭;

C豎直地埋管換熱器的U形管的組對應滿足設計要求，組對好的U型管的開口端部應及時完封;

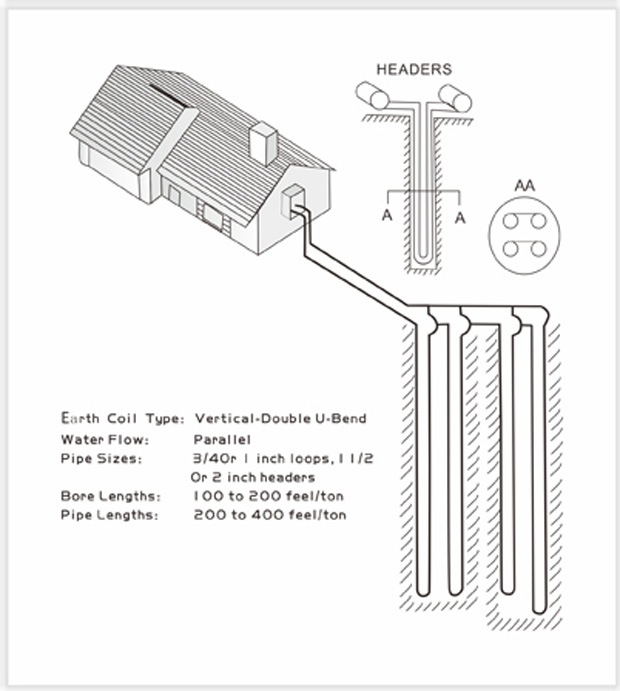

3.鉆孔

鉆孔是豎埋管換熱器施工最重要的工序。為保證鉆孔施工完成后孔壁保持完整，如果施工區地層土質比較好，可以采用裸孔鉆進；如果是砂層，孔壁容易坍塌，則必須下套管，孔徑的大小略大于U型管與灌漿管組件的尺寸為宜，一般要求鉆機的鉆頭直徑根據需要在100毫米～150毫米之間，鉆進深度可達到40米～150米，鉆孔總長度由建筑的供熱面積大小、負荷的性質以及地層及回填材料的導熱性能決定，對于大中型的工程應通過仔細的設計計算確定，地層的導熱性能最好通過當?shù)氐膶?shí)測得到。鉆孔施工時，要注意不得損壞原有地下管線和地下構筑物。

4.下管

下管是工程的關鍵之一，因?yàn)橄鹿艿纳疃葲Q定采取熱量總量的多少，所以必須保證下管的深度。下管方法有人工下管和機械下管兩種，下管前應將U型管與灌漿管捆綁在一起，在鉆孔完畢后立即進行下管施工。鉆孔完畢后孔內有大量積水，由于水的浮力影響，會對放管造成一定的困難，而且由于水中含有大量泥沙，泥沙沉積會減少孔內的有效深度。為此，每鉆完一孔，應及時把U型管放入，并采取防止上浮的固定措施。在安裝過程中，應注意保持套管的內外管同軸度和U型管進出水管的距離。對于U型管換熱器，可采用專用的彈簧把U型管的兩個支管撐開，以減小兩支管間的熱量回流。下管完畢后，要保證U型管露出地面，在埋管區域做出標志并定位，以便于后續施工。

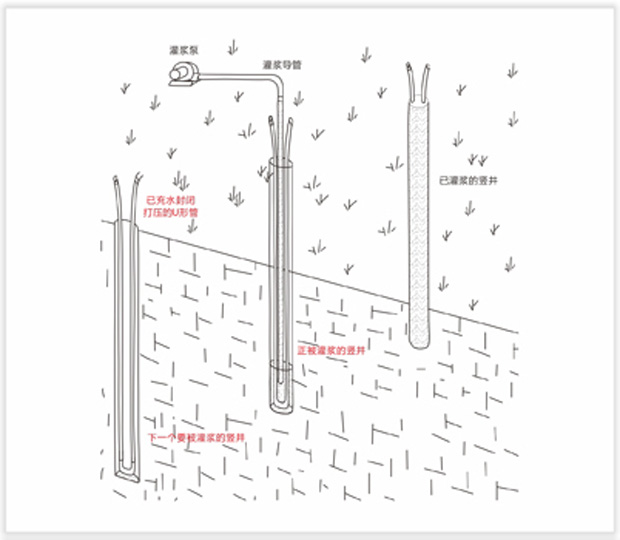

5.灌漿封井

灌漿封井也稱為回填工序。在回填之前應對埋管進行試壓，確認無泄漏現象后方可進行回填。正確的回填要達到兩個目的：一是要強化埋管與鉆孔壁之間的傳熱，二是要實現密封的作用，避免地下含水層受到地表水等可能的污染。為了使熱交換器具有更好的傳熱性能，一般選用特殊材料制成的專用灌注材料進行回填，鉆孔過程中產生的泥漿沉淀物也是一種可選擇的回填材料。回填物中不得有大粒徑的顆粒，回填時必須根據灌漿速度的快慢將灌漿管逐步抽出，使混合漿自上而下回灌封井確保回灌密實，無空腔，減少傳熱熱阻。當上返泥漿密度與灌注材料密度相等時，回填過程結束。系統安裝完畢后，應進行清洗、排污，按要求對管道進行沖洗和試壓，確認管內無雜質后，方可灌水。

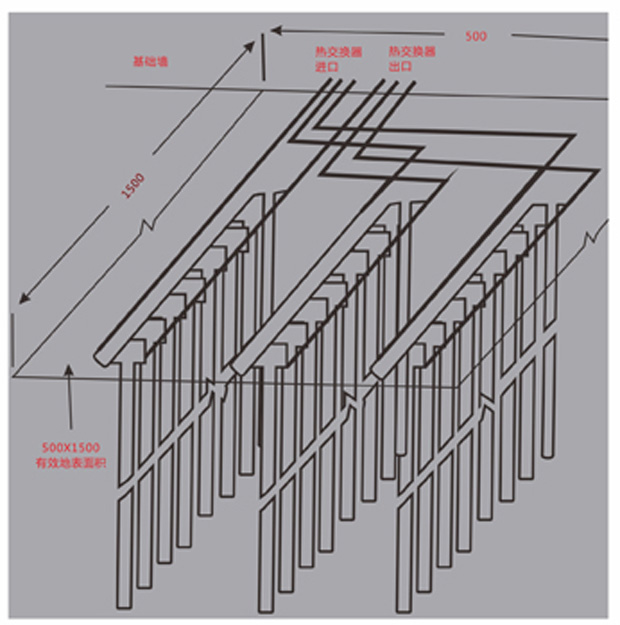

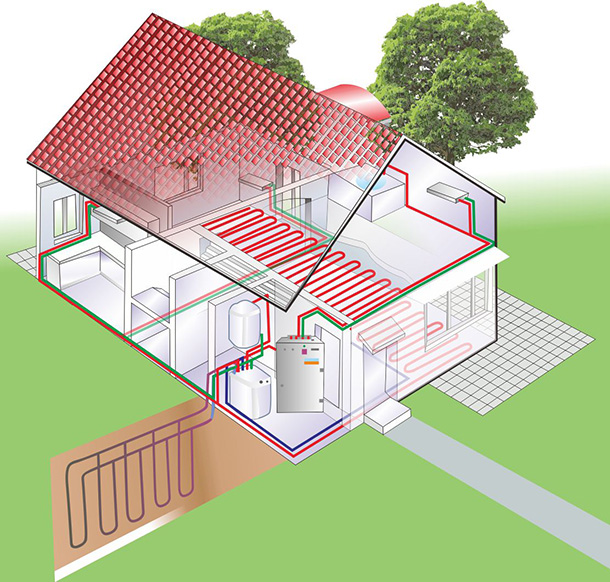

6.安裝水平地埋管換熱器

鋪設前溝槽底部應先鋪設相當于管徑厚度的細沙，安裝時管道不應折斷、扭結，沙中不得有石塊，轉彎處應光滑，并有固定措施。在室外環境溫度低于0℃時不應進行地埋管換熱器的施工。

維護:

地源熱泵的維護是極其重要的正確的保養不僅可以延長產品的壽命，還可以帶給我們最佳的效果，對于地源熱泵的維護，我們有幾點建議：
第一，壓縮機的保養很重要。
1)壓縮機的外觀檢查 檢查方法：目測檢查標準：檢查壓縮機進出口閥門的連接可靠性，是否有泄露情況；試驗時應該注意壓縮機運行的聲音來判斷是否有異常。
2)電壓及電流測量 測量工具：鉗形電流表用鉗形電流表工作電壓，運行電流。測量運行電流時電纜應 該位于測量環路的中心。 測量標準：運行電壓范圍為 380V(±10%)，運行電流不應該大于電機銘牌的額定輸 入電流。
3)絕緣電阻的測量 測量工具：兆歐表 測量方法： 在機組切斷電源的情況下， 用兆歐表檢測壓縮機的三相對地阻值是否符 合標準。如果機組長時間未啟用，則應該先將機組的曲軸箱電加熱啟動，加熱機組的油腔，使機組機油內的氟利昂蒸發，提高測量電阻的準確度測量注 意：嚴禁在真空狀態下測量絕緣度，防止絕緣層被擊穿引起事故 測量標準： 壓縮機電機的絕緣標準為不低于 500 兆歐， 實際測量值應大于 100 兆歐 為合格，熱態和冷態下絕緣值大于 8 兆歐才允許運行。
4)油品的測定方法：可從機組內提取少許冷凍油裝入容器， 取一滴裝入酸試劑瓶觀察酸度， 與比色卡進 行對照。符合比色卡對照顏色的不需要更換冷凍油可從機組內提取少許冷凍油裝入容器，盡量減少在空氣中的暴露時間，然后用 PH 試紙判別油的酸度。符合油酸度要求的不需要更換 冷凍油用吸水紙檢查油中的雜質，如有碳析出或其它雜質，應更換冷凍油。
第二，機械清洗需要注意以下問題：
1)關閉冷卻水進出口閥門
2)拆開冷凝器前后端蓋
3)清理冷凝器端蓋、水室腔內結垢和銹蝕
4)用管路清洗機清洗傳熱管路
5)清洗完后用清水沖洗，直到達到標準，然后蓋好端蓋 保養標準：保養后水室、傳熱管目測整體干凈，管壁無明顯結垢。

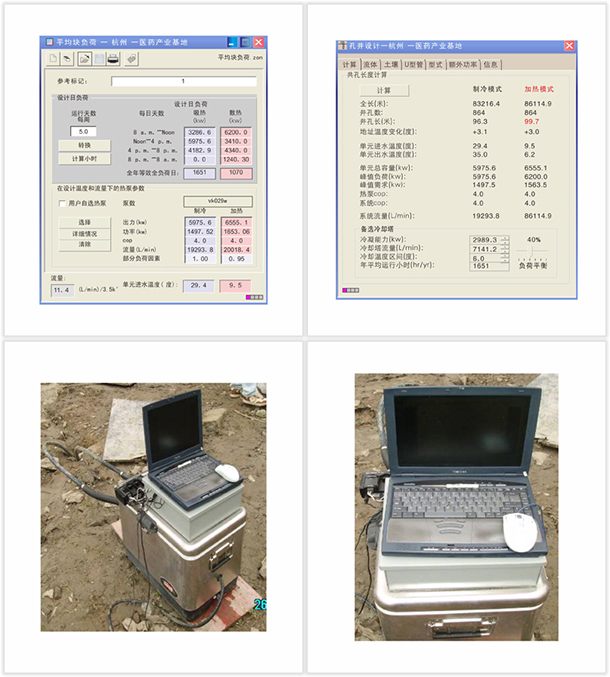

設計地源熱泵系統的地?zé)釗Q熱器需要知道地下巖土的熱物性參數。如果熱物性參數不準確，則設計的系統可能達不到負荷需要；也可能規模過大，從而加大初期投資確定地下巖土熱物性參數的傳統方法是首先根據鉆孔取出的樣本確定鉆孔周圍的地質構成，再通過查有關手冊確定導熱系數。然而地下地質構成復雜，即使同一種巖石成分，其熱物性參數取值范圍也比較大。況且不同地層地質條件下的導熱系數可相差近十倍，導致計算得到的埋管長度也相差數倍，從而使得地源熱泵系統的造價會產生相當大的偏差。另外，不同的回填材料、埋管方式對換熱都有影響，因此只有在現場直接測量才能正確得到地下巖土的熱物性參數。但是由于在以往的工程實踐中很少涉及這樣的問題，既缺乏這方面的數據積累，也缺乏現成的測試方法。針對此問題，我司和相關科研機構合作進行了深入的研究，開發出了具有自主知識產權的便攜式地源熱泵單孔換熱量測試儀，并應用到實際工程中; 對于于3000m2至5000 m2的建筑所使用的垂直式地?zé)峤粨Q器系統，建議至少使用一個測試井。建筑面積大于5000m2的建筑至少應鉆3個測試井；每個測試井的深度應鉆到最深的設計熱交換器設計深度下10米;
