一、新風方案的選擇

1．1 空調系統的新風量，應符合下列規定：

（1）不小于人員所需新風量，以及補償排風和保持室內正壓所需風量兩項中的較大值；

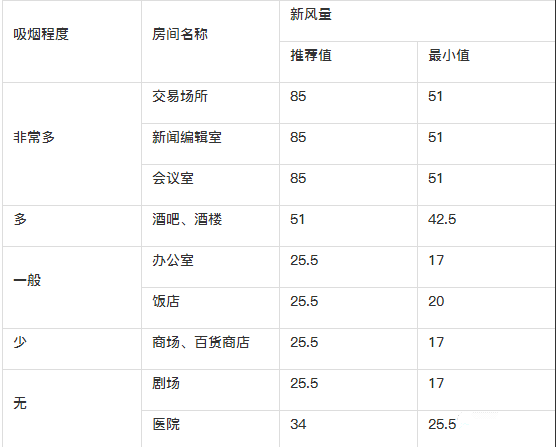

（2）人員所需新風量應滿足下表的要求，并根據人員的活動和工作性質以及在室內的停留時間等因素確定。

（3）工業建筑應保證每人不小于 30m3/h的新風量。

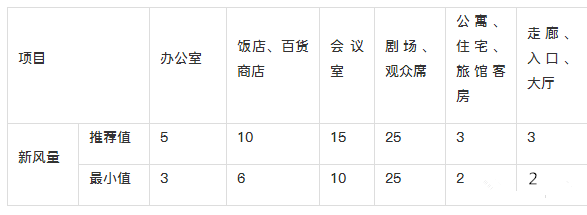

1．2 當空調系統不設新風系統時，室外風仍可通過門、窗的縫隙滲透到室內，因此負荷計算時，必須計算通過圍護結構、門、窗縫隙滲入室內的新風負荷，滲入的空氣量可按不小于以下?lián)Q氣次數估算：

適用于一面或二面有門、窗暴露的房間，當房間有三面或四面門、窗暴露面時，應乘以系數1.15。

1．3 與多聯式中央空調相配套，常用的新風方案有三種：①新風處理機；②全熱交換器；③風機箱直接送風（新風不處理）。

（1）板翅式全熱交換器

板翅式全熱交換器的熱交換單元是采用不燃性礦物纖維作為基材，經專門加工制成吸濕、透濕性能良好的紙狀波形折摺態，能夠?qū)崿F(xiàn)濕度（水分子）的交換，這樣，溫度和濕度不同的兩股氣流相間通過各自流道時，一方面通過傳導進行顯熱的交換，另一方面，也在水蒸氣分壓力差的作用下，透過薄的紙狀層進行質－濕的交換。

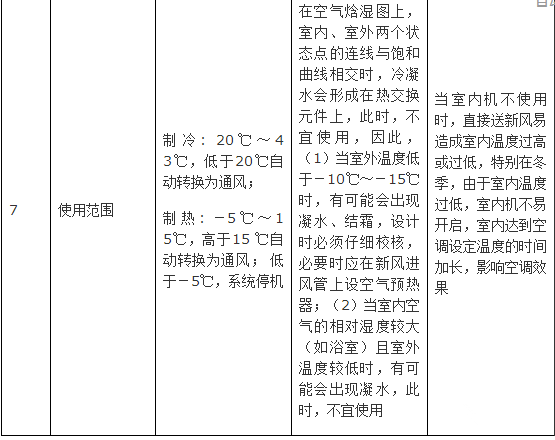

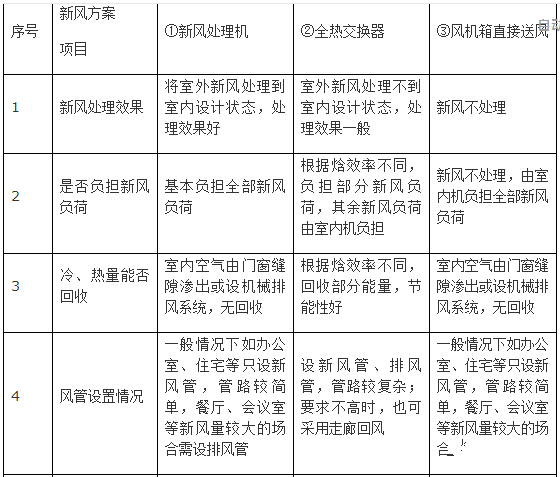

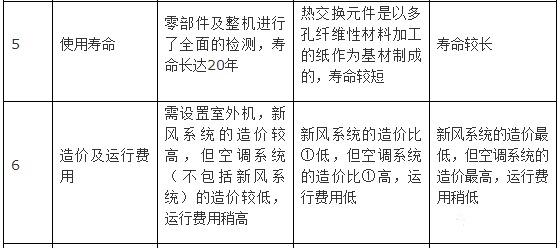

（2）三種方案的對比如下：

另外，顯熱交換器有時也會采用，與全熱交換器相比，其優點為：熱交換元件是以交叉疊放的鋁箔波紋板作為基材制成的，壽命長； 其缺點為：只能回收顯熱，不能回收潛熱，焓效率較低。

（3）通過以上對比，可以看出，“風機箱直接送風”這種新風方案，處理不當會造成室內舒適度下降，實際工程中應用較少； 對于新風處理機和全熱交換器這兩種方案，應首選新風處理機，因為該方案將室外新風處理到室內設計狀態，處理效果最好，最規范。

1．3 除以上三種外，其它新風方案有：

（1）選用風冷熱泵水機和水盤管的新風機組；

（2）高層的塔樓選用多聯機系統，而裙房選用傳統的水機系統時，可以考慮用水機系統帶上塔樓的新風系統；

（3）選用其他品牌的直接蒸發的新風機組。

（4）機械排風、自然進風的“會呼吸”的新風系統。

1．4 普通的風管式室內機與新風處理機相比，配件的選用、內部構造、控制方式以及工作范圍等有很大的不同，風管機處理的是室內工況（回風工況），不能處理全新風工況，因此不能當作新風機來用。

普通風管機可以處理新風與回風的混合風，新風量不應超過風管機處理風量的30%。

二 、新風系統的設計

2. 1 首先要注意各種新風系統的使用范圍，例如：

（1）新風處理機的使用范圍為－5℃～43℃，冬季室外計算溫度在－5℃以下的地區（包括青島、濟南、北京、大連等北方地區），不能直接使用； 如要使用，應在新風進風管上設空氣預熱器來預熱新風。

（2）選擇全熱交換器，當室內空氣的相對濕度較大或室外溫度較低時，有可能會出現冷凝水，設計時必須查焓濕圖仔細校核。

（3）當對空調及新風系統的要求較高時，不宜選用風機箱直接送風的方式。

2．2 新風處理機應與室外機連接使用，當新風處理機與其它室內機共同連接到同一臺室外機時，其當量制冷量按如下標準計算：140型， 21.0kW； 224型， 33.6kW； 280型， 42.0kW。當室外機只連接新風處理機時，配置率為100%。

2．3 全熱交換器連接到室外的兩根風管（新風管和排風管）應設置不小于0.03的坡度，坡向室外，以防冷凝水或雨水進入機組。

2．4 必須注意噪音問題

大部分全熱交換器樣本上標注的噪音是在如下工況下測試的：設置于房間吊頂內，全熱交換器的進、出風口均接風管且設消聲措施，在機器下方1.5米處測得；當實際工程與測試工況不同時，噪音會增大，風量越大，噪音越大。

（1）中小風量的全熱交換器（或新風機），盡量放在專門的設備機房內或走廊、庫房、衛生間等的吊頂內，不宜放在房間內，不能放在經理室、貴賓室等重要的房間內。

（2）風量較大的全熱交換器（或新風機），應放在專門的設備機房內，且風管系統要考慮設消聲器。

2．5 新風口、排風口的設置原則

（1）進風口應設在室外空氣較清潔的地方, 且在排風口的上風側。

（2）當進、排風口在同側時, 排風口宜高于進風口6米, 進、排風口在同側同一高度時, 不要相距太近，以免排風短路，其水平距離根據風量的大小不宜小于10－20米。

（3）進風口的底部距離室外地面不宜小于2米，當布置在綠化地帶時，不宜小于1米。

（4）進、排風口的噪聲應符合環保部門的排放標準, 否則應采取消聲措施。

2．6 新風由新風處理機或全熱交換器處理過以后，建議單獨設置新風口直接送至室內或?qū)⑿嘛L(fēng)接至室內機送風口或送風管處，而不要把新風管接至室內機回風管處，以免室內機停機時，新風反吹回風口處的過濾網，將積聚在過濾網上的灰塵吹出。

當采用風機箱直接送新風時，宜將新風接至室內機送風管處，使得新風與處理后的空氣混合后送入房間。

2．7 全熱交換器非常適合于會議室、多功能廳等大一些的空間，可以集中回風；當給多個房間送新風時，回風的設計有以下幾種方案：

（1）每個房間均設回風口和回風管，通過回風主管接至全熱交換器。

（2）利用走廊集中回風，在房間與走廊的吊頂內設置一段通風管，連通房間與走廊，進行回風。

（3）利用走廊集中回風，在房間與走廊的隔墻上設置格柵回風口，將房間與走廊相通。本方案走廊的噪聲可以通過格柵風口傳到房間內。

三、新風量計算方法

某計算機房面積：S=65（㎡）凈高h(yuǎn)=3（米），人員n=25（人）；

每人所需新風量：[取每人所需新風量q=30（m3/h）]；

總新風量：Q1=n×q=25×30=750（m3/h）；

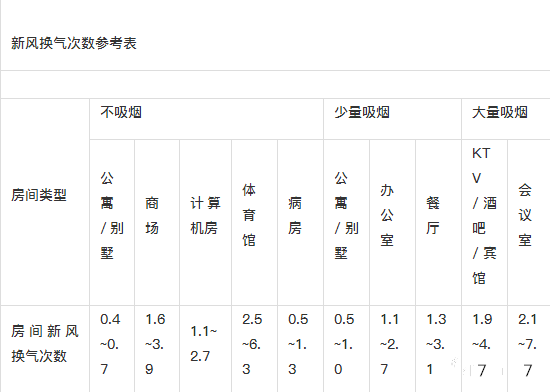

房間新風換氣次數計算：[取房間新風換氣次數盤p =4（次/h）]，則新風量Q2=p.s.h=4×65×3=780（m3/h）；

由于Q2＞Q1故取Q2作為設備選項型的依據；

注：房間體積計算公式：體積=長×寬×送風口以下的高度

排風量=房間體積×排風換氣次數

送風量=房間體積×送風換氣次數

有些地方要保持負壓，如廁所，廚房等；保持正壓的地方最好計算一下室內壓力是好多，以免設計大了開不了門

房間最小新風量Lw=nRp+Rb*Ab

n-室內總?cè)藬?shù)，即為人員密度與地面面積之積，人；

Rp-每人最小新風量指標，m3/(h·人）；

Rb-每平方米地板所需要最小新風量標準，m3/(h·m2)；

Ab-地板面積，m2.

每人所需新風量/[m3/(h·人)]

每平方米地板面積新風量指標/[m3/（h·m2）]
