問：地源熱泵循環形式：地源熱泵的水是如何循環的？

答：地源熱泵技術是一種新興的再生能源利用技術，它是利用了地球表面淺層地熱資源作為冷熱源，進行能量轉換的供暖空調系統。地源熱泵系統按其循環形式可分為：閉式循環系統、開式循環系統和混合循環系統。地下?lián)Q熱器是影響系統投資和效率的關鍵。換熱系統有開式循環系統、閉式循環系統和混合循環系統等幾種形式。開式循環管道中的水來自于湖泊、河流或者豎井之中的水源。與閉式循環類似的是，與建筑交換熱量之后，水流回到原來的地方或者排放在其它的合適地點。開式循環方式的優點在于設計簡單，安裝費用低，占用土地面積小，以及傳熱效率高等。但它僅僅適應于有充足的水源，而且在當地的法律條例允許使用這些水源的情況下。這種方式的其它不利方面還會在后面提到。

1、閉式循環系統，也叫地下水式地源熱泵

多數地源熱泵冷(熱)源側換熱系統是采用封閉循環。封閉循環系統是指冷(熱)源側的循環水在機組室外換熱器與地源換熱器間形成封閉循環。管道可以通過垂直井埋入地下150-200英尺深，或水平埋入地下4-6英尺處，也可以置池塘的底部。在冬天，管中的流體從地下抽取熱量，帶入建筑物中，而在夏天則是將建筑物內的熱能通過管道送入地下儲存;所用管道為高密度聚乙烯管或其他防腐管道作為輸送和地源熱交換器材料。地源熱泵機組通過機組內閉式循環系統經過換熱器與由水泵抽取的深層地下水進行冷熱交換。地下水排回或通過加壓式泵注入地下水層中。此系統適合建筑面積大，周圍空地面積有限的大型單體建筑和小型建筑群落。

2、開式循環系統，也叫地表水式地源熱泵

開式循環系統是其管道中的水來自湖泊、河流或者豎井之中的水源，在以與閉式循環相同的方式與建筑物交換熱量之后，水流回到原來的地方或者排放到其它的合適地點。地源熱泵機組通過布置在水底的閉合換熱系統與江河、湖泊、海水等進行冷熱交換。此種系統適合于中小制冷供暖面積，臨近水邊的建筑物。它利用池水或湖水下穩定的溫度和顯著的散熱性，不需鉆井挖溝。

3、循環系統選擇，也叫垂直式地源熱泵

閉式循環系統是一中比較穩定可靠的常規循環系統，對地下水、地下環境沒有污染，一般設計應優先考慮該循環系統。對于地下設計熱交換空間不夠充分，或垂直埋管困難等地下特殊情況，可考慮設計混合循環系統。通過垂直鉆孔將閉合換熱系統埋置在巖土體與土壤進行冷熱交換。此種系統適合于制冷供暖面積較大的建筑物，周圍有一定的空地，如別墅和寫字樓等。

4、混合循環系統，也叫水平式地源熱泵

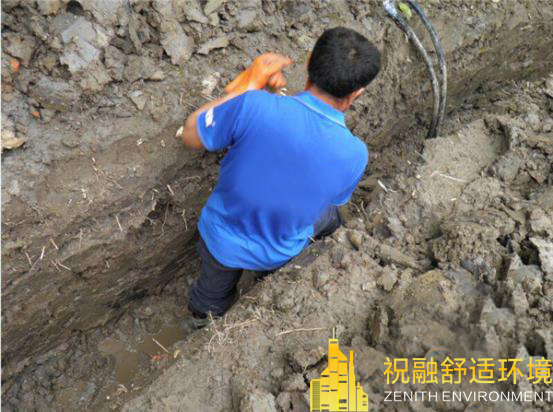

對于混合循環系統，地下?lián)Q熱器一般按熱負荷來計算，夏天所需的額外的冷負荷由常規的冷卻塔來提供。通過水平埋置于地表面以下的閉合換熱系統，它與土壤進行冷熱交換。此種系統適合于制冷供暖面積較小的建筑物，如別墅和小型單體樓。

地源熱泵的四種類型各有其適合的施工方式和使用范圍，這也使得地源熱泵的可適應領域更廣泛了。設計使用地源熱泵的時候可以按照不同類型的適用范圍來選擇適合自己使用的熱泵類型。
